UL1977是用于數據、信號、控制和電源應用的組件連接器UL認證標準，很多朋友想了解UL1977標準的測試內容。接下來為大家詳細介紹UL1977測試內容。
UL1977測試內容
UL1977測試項目
- 加速老化 Accelerated Aging Test
- 應力釋放 Mold Stress Relief Test
- 過載 Overload Test
- 溫升 Temperature Test
- 耐壓 Dielectric Voltage-Withstand Test
- 耐電弧 Resistance To Arcing Test
- 拉力測試 Conductor Secureness Test
- 燃燒 Flammability Test
- 接地阻抗 Grounding Impedance Test
UL1977認證測試順序
只做UL認證：
1、 6個新樣品 應力釋放
2、 6個新樣品 過載（如有）--溫升--耐壓--耐電弧（如有）
3、 6個新樣品 吊重
做UL+CUL認證：
1、 6個新樣品 應力釋放--耐壓
2、 6個新樣品 過載（如有）--溫升--耐壓--耐電弧（如有）
3、 6個新樣品 吊重
UL1977測試方法及判定標準
- Accelerated Aging 加速老化測試（絕緣為橡膠和PVC需做此項測試）
加速老化測試主要是對連接器中含有rubber（橡膠） 和PVC 材料的產品來做測試。
它的測試條件是將產品放入空氣流通的烘箱內，rubber 的烘箱內溫度為100±2°C 烘烤70個小時； PVC 的烘箱溫度為100±1°C烘烤96小時。
取出后外觀上沒有變形，且硬度變化不能超過10個點，如果產品有多種顏色的塑料那么每一種顏色都要做。
- Mold Stress Relief 注塑應力釋放測試
測試條件：
1、是要將連接器全部安裝好成為成品，不相互配合，
2、放在溫度最低不低于70°C并且是比客戶指定的最高工作溫度，（但不高于塑料的RTI值）或是溫升測試的最高溫度。這兩種溫度還要高10°C的環境下。
結果判定：
產品不能出現任何的扭曲，收縮，或者是其它的變形。
熱固性材料不需要做此項測試。
- Overload Test 過載測試（有帶電插拔功能）
測試條件：
1、測試所用的電流為產品額定電流的1、5倍。
2、測試電壓為產品額定電壓值的95%-105%這個范圍值內（電流為交流的情況下給的電壓值為產品額定電壓的75%-80%之間）
3、測試時接一個接地保險絲，保險絲的規格由產品的額定電流來定，當產品的額定電流<30A時選用15A的保險絲；當產品的額定電流>30A時采用30A的保險絲。測試的方法為帶電插拔50次，每分鐘插拔頻率<10次。
結果判定：
1、連接器機械結構不失敗，接觸件無蝕損，或灼燒不影響使用功能。
2、接地的保險絲不能被斷開。
- Temperature Test 溫升測試
測試的要求及結果判定：
1、布點：溫升測試點應布在Terminal（接線端子處）當產品的接觸端子有壓接和板接時，壓接端子可以帶替板接端子來作。
2、所有同電流的端子必需串聯成一個回路，來通相同的電流。
3、用最小的線徑串聯最多的端子數來做測試。
4、測試的環境溫度為25±5°C。
5、當產品的多種端子有不同電流時那么每種端子的測試回路需要分開，并具同時進行。
6、測試出溫度的最高溫度不能超過塑膠材料的RTI值。
7、測試的時間為4小時，溫升數據最后15分鐘時，每隔5分鐘一次，三次連續讀數應一致。
8、Typo 0 和typo 1A的產品在不指定電流的情況下，可以不做溫升測試。
- Dielectric Voltage-Withstand 耐壓測試
測試要求：
1、必須要在溫升測試后立刻就測。（就是要在熱狀下打耐高壓）
2、測試時應選擇帶電體接觸件之間相隔最近的部位來測。
3、在帶電體與外露不帶電金屬之間，與外殼之間都要測。
4、測試電壓一般為AC，如果用DC，那么就得用交流電的1、414倍。
5、Typo 0產品不用做耐電壓測試。
6、Typo 1B類型產品采用AC500V。
7、Typo 1A 2 3 4 類型產品采用1000伏在加上產品兩倍的額定電壓
8、Typo 5 類型產品需要符合相應的成品標準要求，但最低不能低于2200V。
結果判定：
產品能夠承受相對應的電壓1分鐘，而且沒有被電弧擊穿。
- Resistance to arcing Test 耐電弧測試
測試條件跟過載測相同，需多插拔，200次。耐電弧測試主要是針對于絕緣材料，測試后產品塑膠不允許被點燃，不允許有永久性的碳痕。
耐電弧測試在過載測試，溫升測試，和耐電壓測試后做，并且都需要是同一個樣品。
- Conductor Secureness Test 拉力測試
1、只針對于壓接端子做測試。
2、所承受的拉力應符合線與力的對照表。
3、測試時能承受相對拉力1分鐘時間，不允許脫落。
- Grounding Impedance Test 接地阻抗測試（帶接地功能的才做）
測試的條件：
1、測試的電流為40A，無負載情況下測試電壓≤6V 60HZ 持續2分鐘時間。
結果判定：
阻抗不超過0.1Ω
哪些產品需要做接地阻抗測試：
1、有接地端子的連接器，產品上有明確的接地符號。
2、產品上有terminal 金屬殼 固定金屬件的。
3、接地大部分金屬跟terminal 連接的。
- Flammability Test 燃燒測試(未提供黃卡的需要做）
燃燒測試的主要標準為UL94，主要分兩種測試方法：
1、水平燃燒測試 （測試結果通過后可達HB 級）
2、垂直燃燒測試。（燃燒等級可分為V-2 V-1 V-0 5VA 5VB）
12mm火焰燃燒測試條件：
1、在注塑應力釋放測試的溫度條件中存放7天。
2、取出放在溫度為23°C±2°C濕度為50±5的環境中放置4個小時。
3、用12mm高度的為焰，兩次燃燒30秒，每次燃燒間隔時間為1分鐘。
4、燃燒測試的樣品長度一般為35mm，厚度為0.5mm。
5、燃燒測試采用的氣體為丁烷。
6、火焰離開后，燃燒不超過1分鐘。
測試通過后阻燃的等級達到V-2等級或V-2等級以上。

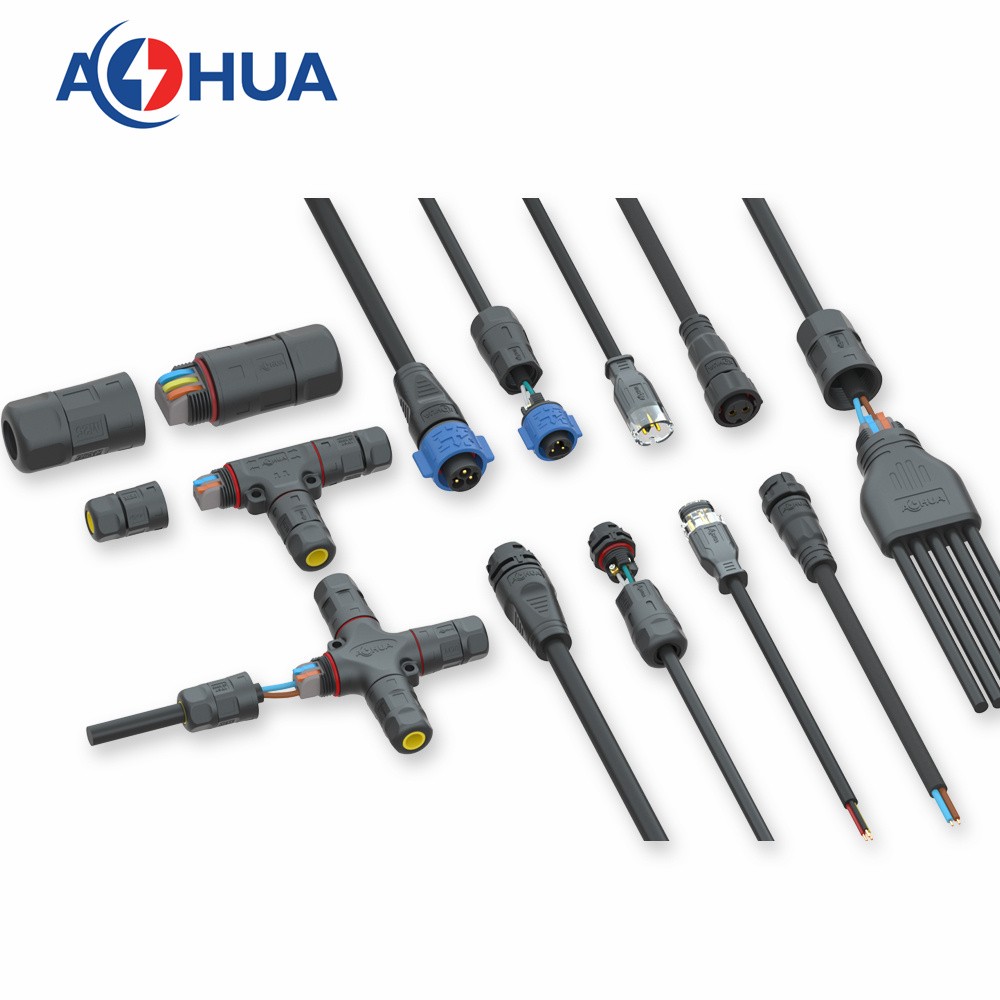

為什么選擇AHUA澳華UL航空插頭防水接頭連接器電源線？
